广芯BCT4480
广芯BCT4480 特性
供电电压: 2.7V to 5.5V
USB 高速数据传输(480 Mbps) 开关：
信号电压范围: 0V to 3.6V
导通电阻3
>SDD21 -3dB 带宽: 950MHz
>音频信号开关
>具有负电压轨道能力: -3V to +3V
>导通电阻1
>THD+N
=-110dB:1VRMS,f=20Hz~20kHz.
32Load
高压保护
信号连接pin脚支持20V耐压
过压保护:VTH=5V(Typ)
USB Type-C
软硬件完全兼容FSA4480
支持国际标准和美国无线标准
封装: WLCSP-25L(2.24mmx2.28mm)

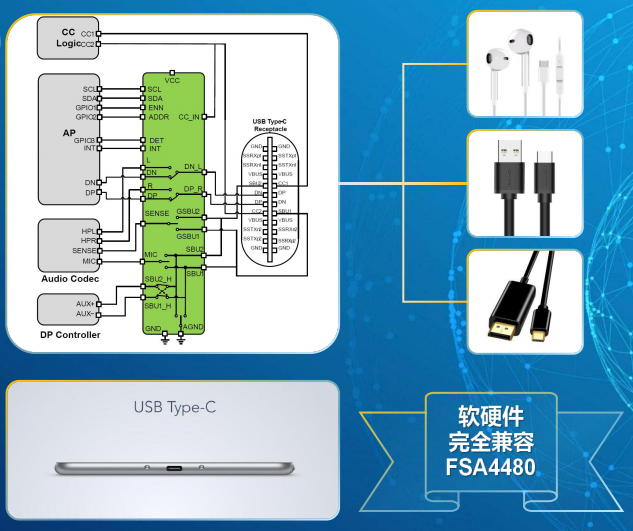

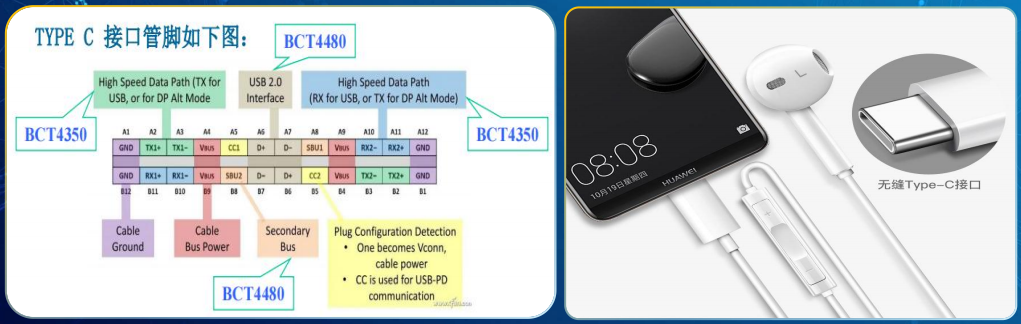

BCT4480连接了Type C接口的DPDN,SBU1,SBU2和CC管脚，输出连接耳机、USB数据线或使用DP线连接显示设备，4480可以把外部数据线切换到内部不同位置。
BCT4480不仅是一组模拟开关，相比普通模拟开关还有如下特点
1.采用I2C接口，通过32个8位寄存器控制开关和其它设置
2.可以通过读取寄存器得到目前的开关状态、过压状态、对地电阻状态等
3.可以自动识别耳机的MIC和GND，并切换到正确的位置。
4.对外端口有电阻检测功能，默认电阻小于22K认为有短路，置位寄存器，INT拉低请求中断.
5.可以监测CC IN的电平，在DET输出状态
6.音频、MIC和SENSE开关都有软启动功能，启动时间从0.1ms到25.6mS可通过寄存器调节
7.R、MIC、SENSE、音频地都可以设置相对L声道延迟开启，时间从0到25.5mS
8.对外端口DN L、DP_R、SBU1、SBU2、GSBU1、GSUB2、CC IN都有过压保护功能，电压超5V都会8自动关闭开关。
